Обустройство современных автономных систем водоснабжения предусматривает установку кессона для скважины. Данная конструкция представляет собой герметичную камеру, практически полностью заглубленную в грунт. Нижняя часть кессона служит защитой для устья обсадной колонны от попадания механических загрязнений, в верхней части размещается крышка с люком. Для снижения риска промерзания скважинного оборудования стенки кессонов дополнительно утепляют. Кессоны устроены довольно несложно, поэтому их монтаж не вызывает больших затруднений.
Основное назначение кессона - ограничение доступа к скважине насекомых и грызунов, засорения ее землей и иным мусором, предотвращение механических и температурных повреждений обсадной колонны.
Современный рынок скважинного оборудования представлен различными моделями пластиковых и металлических кессонов. При этом каждый тип изделий имеет свои достоинства и недостатки, которые необходимо рассмотреть подробно.

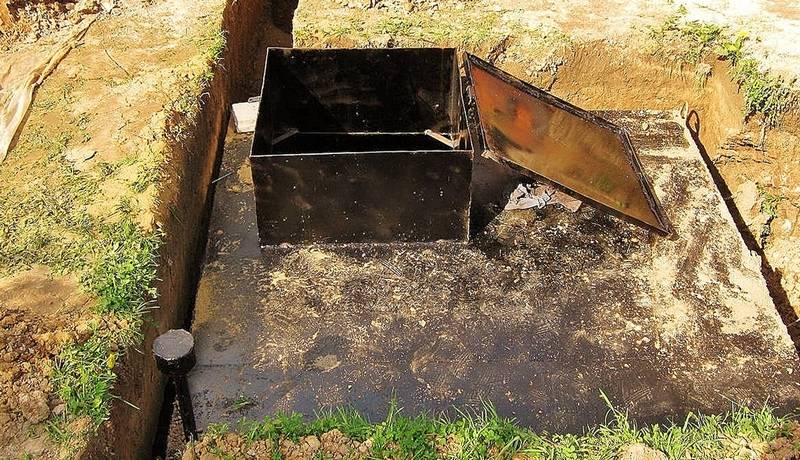

Металлические кессоны
Кессоны данной разновидности свариваются из металлических листов, причем их толщина может варьироваться в диапазоне 0,03-0,06 см. Для повышения надежности и гидроизоляционных свойств стенки кессонов обрабатываются защитным материалом (битумной мастикой) изнутри и снаружи, причем места сварки подвергаются пропитке гидроизолятором несколько раз.
Металлические кессоны имеют много преимуществ, к которым относятся:
- оперативность монтажа. Наличие отверстия в днище позволяет легко установить кессон на обсадную колонну скважины, а большой вес конструкции позволяет ей сохранять устойчивость в грунте;
- прочность конструкции. Стальные кессоны выдерживают высокие нагрузки грунта и сдавливания при подвижках почвы, не вытесняясь из приямка;
большая продолжительность эксплуатации - до 50 лет; - высокая герметичность соединений и швов, обеспечиваемая применением при производстве кессонов технологией полуавтоматической сварки. Для повышения герметичности обсадная колонна также крепится к стенкам кессона сваркой;
- большое разнообразие модификаций. Заводы-изготовители предлагают широкий ассортимент кессонных конструкций из металла различных конфигураций - прямоугольных и круглых (последние имеют меньше сварных швов и поэтому отличаются большей прочностью). Кроме того, заводские изделия оснащаются встроенными лестницами;
- доступная цена.
Основной недостаток металлических кессонов:
- повышенная теплопроводность, которая обусловливает необходимость устройства дополнительного слоя теплоизоляции из пенопласта снаружи и самоклеющегося пенофола изнутри для защиты скважины от промерзания.
Пластиковые кессоны
Кессоны из пластика - более современный вариант изделий для обустройства водоносных скважин. Для изготовления таких изделий применяется полиэтилен низкого давления, обработанный по технологии ротоформования, то есть отлива из гранулированного сырья под воздействием высоких температур корпусов кессонов в специальных формах с их последующим охлаждением.
Благодаря совершенству такого способа выпуска полипропиленовые кессоны отличаются:
- повышенной герметичностью, связанной с большой устойчивостью полимерных материалов к влаге и с применением в процессе монтажа дополнительных резиновых уплотнительных манжет;
большой долговечностью - срок службы полимерного кессона цилиндрической конфигурации составляет до 50 лет; - удобство в монтаже, обеспеченное легкостью изделия и наличием в его днище воздушных «карманов», заполняемых песком или бетонным раствором для защиты корпуса от деформаций;
низкой теплопроводностью и высокими теплоизоляционными свойствами из-за большой толщины стенок - 8 мм; - повышенной прочностью, обеспеченной дополнительными ребрами жесткости и применением при установке кессона цементно-песчаной засыпки между стенками котлована и изделия.
- Главный недостаток пластиковых кессонов - их высокая стоимость.
Выбор конфигурации кессона
При подборе модели кессона для обустройства скважины немалую роль играет конфигурация изделия, которое может иметь прямоугольное или круглое сечение.
При этом у цилиндрических кессонов перед квадратными имеется несколько преимуществ:
- способность выдерживать большее давление сильнопучинистого грунта при меньшей толщине стенок (3 мм для круглого и не менее 4 мм для прямоугольного кессона);
- конструкция круглого сечения имеет меньше сварных швов, поэтому риск ее протечек будет ниже;
- круглые кессоны, как правило, дешевле прямоугольных из-за меньших затрат на их производство;
- конструкции круглого сечения легче транспортировать к месту установки.
Поэтому скважинные кессоны в цилиндрическом исполнении приобретают все большую популярность при обустройстве локальных систем водоснабжения.
Монтаж и подключение - особенности работ
Процесс установки кессонов имеет свою специфику, без учета которой существует риск выхода водоподъемной станции из строя. Монтаж и подключение кессонных корпусов должны выполняться с соблюдением ряда условий:
- между стенками кессона и котлована необходимо оставлять зазор как минимум в 30 см. Это облегчает процесс установки корпуса, корректировку отверстия выпускных труб и обсадной колонны, дает возможность размещения утеплительных, изоляционных и укрепляющих материалов;
- обрезка обсадной колонны должна проводиться до предусмотренной полом камеры высоты. Перед установкой кессона на дне котлована готовят песчаную подушку 0,2-0,3 м, которую проливают водой, утрамбовывают и заливают бетоном, армированным стальной сеткой;
- кессон заякоривают анкерными болтами, отверстия для которых высверливают в залитом на дне котлована слое бетона;
- чтобы соединение кессона и обсадной трубы было абсолютно герметичным, в металлических конструкциях места этих креплений усиливают сварными швами, а в пластиковых - клеящими составами. Вывод трубопровода осуществляется через резьбовые втулки или через специальные муфты, в зависимости от материала кессонного оборудования.
В целом процедура монтажа может быть выполнена и самостоятельно, однако для большей точности и качества работ их осуществление стоит доверить сотрудникам специализированных компаний.
Рекомендации специалистов
Помимо основных требований к проведению работ, необходимо учитывать в процессе монтажа, по советам профессионалов, ряд нюансов, которые помогут продлить срок эксплуатации кессона и использовать его максимально эффективно:
- для защиты от давления сильнопучинистых грунтов корпуса необходимо устанавливать в усиленные армированным бетоном котлованы;
- металлические кессоны нуждаются в антикоррозийной обработке и надежной герметизации швов;
- для снижения риска образования конденсата металлические конструкции надо тщательно утеплять извне;
- если есть необходимость орошения участка, в кессон врезается дополнительный патрубок для шланга;
- если процесс монтажа включает этапы с бетонированием, начинать следующую стадию работ нужно после полного застывания бетона;
- чем меньше на корпусе кессона сварных швов, тем он долговечнее;
- подбор станции должен проводиться специалистами с учетом специфики каждого конкретного участка;
- пластиковые корпуса с дополнительными ребрами жесткости необходимо защищать от давления почвы слоем цементно-песчаной смеси;
- если кессонный корпус не имеет готовых технологических отверстий, выход для обсадной колонны может быть смещен в сторону под установку гидроаккумулятора.
Стоимость работ по установке кессона
Стоимость работ по установке кессона будет зависеть от:
- цены на модель выбранной модификации;
- величины транспортных расходов на доставку изделия на объект;
- затрат на земляные работы, подготовку котлована к установке корпуса, присоединение кессона к обсадной колонне;
- расходов на монтаж насосного оборудования, гидроаккумулятора и автоматики;
- затрат на пусконаладочные работы.
Большой выбор кессонного оборудования - это возможность обустроить систему водоснабжения по всем правилам и с учетом запросов и пожеланий владельцев частных домов.
